TOPページ　＞　製品情報｜小口ブロックAL

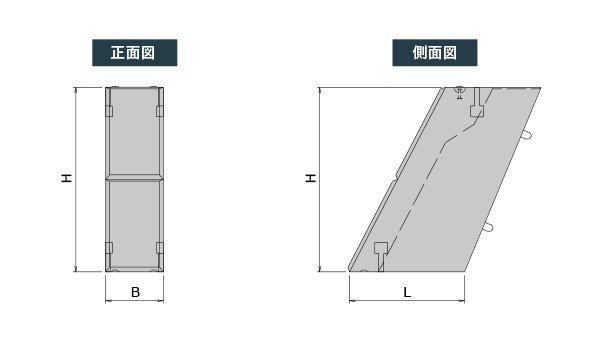

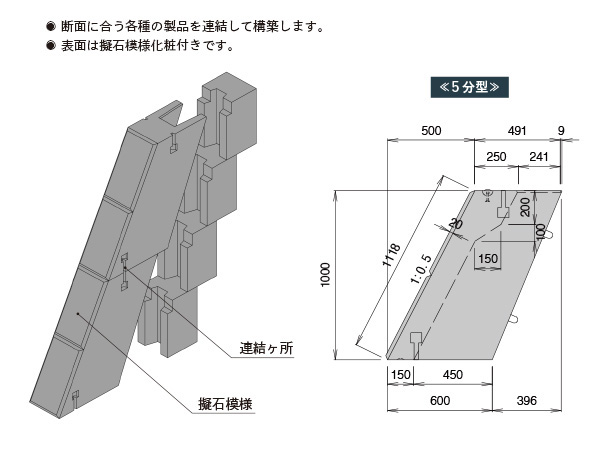

勾配別	H(mm)	B(mm)	L(mm)	参考重量(kg)	製品部中詰量(㎥)
4分型	1000	300	600	258	0.058
5分用	1000	300	600	258	0.058

　　　　　　　　　◉ 高さ調整には化粧面板を使用します。
　　　　　　　　　◉ 表面化粧製品（擬石模様）です。
　　　　　　　　　※コンクリート単重2,300/㎥で計算
　　　　　　　　　※充填型製品
　　　　　　　　　※化粧面板有り1000×300×50~70㎜前後

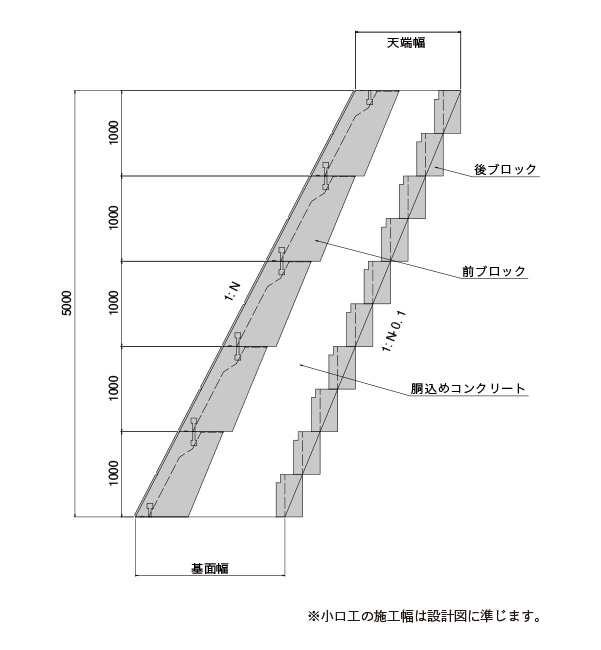

　　　　　① 設置面を床均し、「前ブロック」と「後ブロック」は2段を施工幅に合わせて設置。

　　　　　② 中詰(胴込部)コンクリート型枠を組立て、支保工で固定し、水平埋め込み筋(左右4本)を連結する。
　　　　　　中詰(胴込部)コンクリートを打設し、各段ごとに鉛直方向(2本以上)差し筋をする。
　　　　　　中詰(胴込部)コンクリートを養生し、前後のブロックが連結されたのち、同型枠を脱型。

　　　　　③ ２段目のブロックを設置。
　　　　　　※前ブロックには位置決め凹凸、後ブロックには２分、３分、４分の勾配目印線あり。
　　　　　　「前ブロック」は、上下をボルトナット(M12)で連結する。

　　　　　④ ②、③の繰り返し

　　　　　⑤ 現場に応じて調整板（パネル）を使用し調整をおこないます。
　　　　　　（従来型の小口エースとの組合わせも可能です）

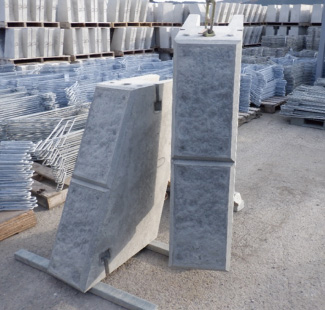

▲吊り上げ状況

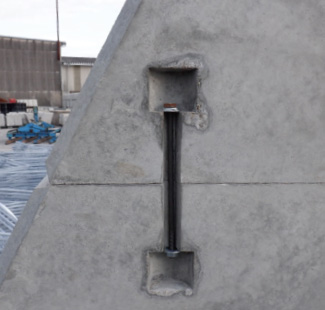

▲上下連結部

商品のご使用に当たりましては、当社の設計基準に基づいた設計・施工を行って下さい。

用途以外でご使用の場合は必ず弊社にご相談下さい。

商品の構造・性能・仕様等の改変を行わないで下さい。

商品の施工に当たりましては、当社専用吊り具又は指定された吊り具をご使用下さい。

瑕疵（カシ）等を発見された場合は、直ちにご連絡下さい。

商品改良のため、予告なく仕様変更する場合がありますのでご了承下さい。
