1. Ecoンビ1次蓋

1. 　 2.0m

種類	呼び名	寸法(mm)														参考重量(kg)
		a	a1	b	b1	c	d	t	t1	t2	L	L1	L2	L3	L4
250型	330	330	320	280	250	35	25	85	48	37	1988	246.5	251.5	1510	1495	52
300型	380	380	370	330	300			90	53	37						60
400型	480	480	470	430	400			105	58	47						84
500型	580	580	570	530	500			120	63	57						111
600型	680	680	670	630	600			135	73	62						139

1. 　 1.0m

種類	呼び名	寸法(mm)														参考重量(kg)
		a	a1	b	b1	c	d	t	t1	t2	L	L1	L2	L3	L4
250型	330	330	320	280	250	35	25	85	48	37	988	246.5	251.5	1510	1495	40
300型	380	380	370	330	300			90	53	37						48
400型	480	480	470	430	400			105	58	47						68
500型	580	580	570	530	500			120	63	57						93
600型	680	680	670	630	600			135	73	62						120

1. 　 0.25m

種類	呼び名	寸法(mm)				参考重量(kg)
		a	a1	t	L
250型	300	300	320	85	250	18
300型	380	380	370	90		22
400型	480	480	470	105		32
500型	580	580	570	120		43
600型	680	680	670	135		56

1. Ｅｃoンビ2次蓋
   (リボーンユニバーサルデザイングレードRUG側溝蓋)

呼び名	寸法(mm)			参考重量(kg)
	W	t	L	スリット蓋	スリット無
250	275	45	500	13.5	15
300	325	50		16.5	19
400	425	55		23.0	28
500	525	65		29.0	37
600	625	65		39.0	51

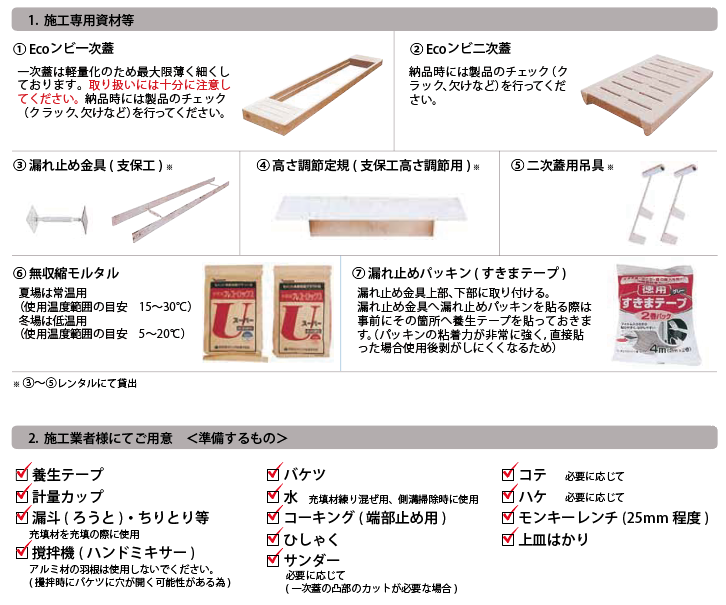

　施工マニュアル

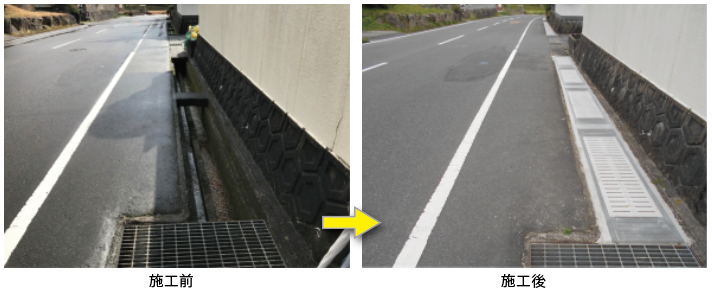

　施工写真

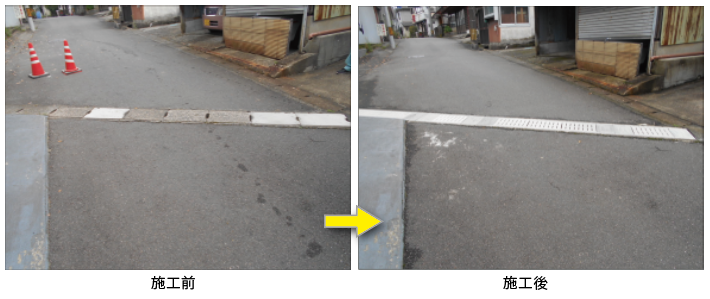

1. 嬉野市施工前後比較（生活道路横断部）

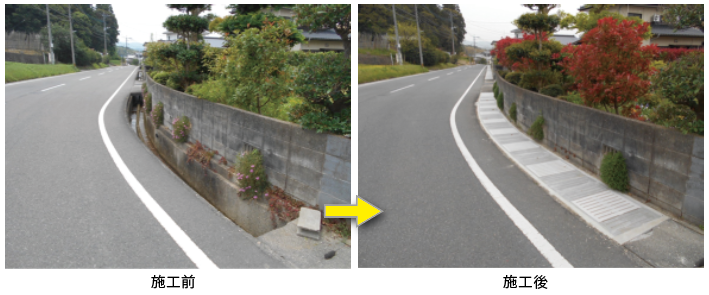

1. 唐津市施工前後比較（相知唐津浜玉線道路）
