AC式 即脱小口止ブロック

■ 小むすび








<特長>

  1. 現場打設小口止工と比べ、作業量の軽減・省力化が可能となります。
  2. 積ブロックと同時に施工します。
  3. ブロックは、前面・背面のあらゆる勾配に対応します。
  4. ブロック表面はシンプルで色は黒、様々な護岸ブロックとマッチし、自然環境にもよくなじみます。
  5. 本体と同じ面模様の調整パネルがあるため、天端部の調整も容易にできます。

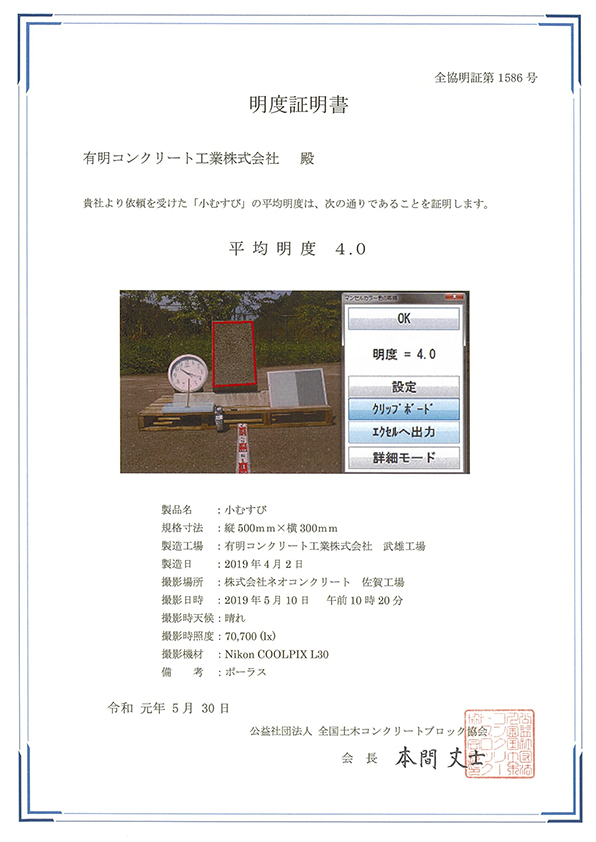

  6. 明度証明 4 を取得しました。

<用途>

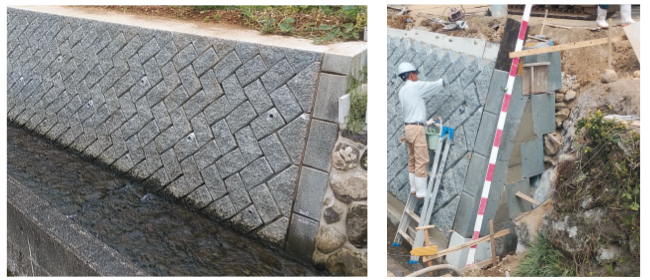

  • 河川・道路など、ブロック積み擁壁の小口止め工

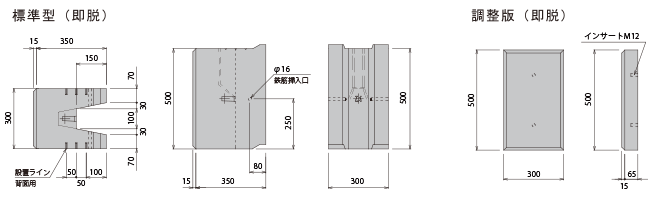

  • <製品図>



    種別 製法 寸法
    高さ×幅×控(mm)
    参考重量
    W(kg)
    製品部中詰量
    (㎥/個)
    基礎型 5分勾配用 流込 300×500×650 140 0.011
    4分勾配用 300×500×600 135
    3分勾配用 300×500×550 130
    標準型 前・後兼用 即脱 500×300×350 80 0.010
    調整版 高さ調整用 500×300×65 23 -

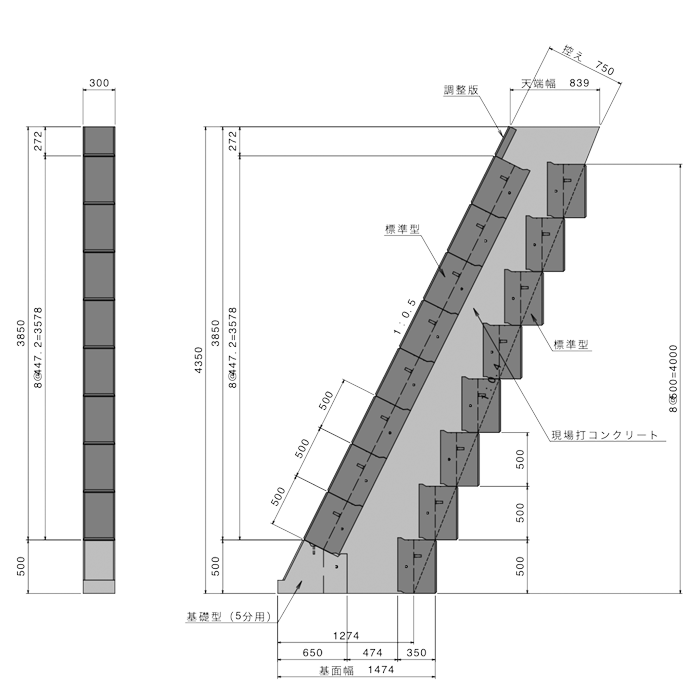

    <参考断面図>

    使用例:小口止工 H=4350 W=300 (勾配 1:0.5)
        控え ブロック350+裏込コンクリート100+裏込材300の場合

    注意事項

    1. 所要の天端幅・基面幅に設定してください。
    2. 必ず1段づつ施工してください。(積ブロックと同時施工)
    3. 打継目及び前後のブロック連結のために、別途鉄筋が必要となります。
