L形側溝

  • L形側溝(JIS A 5372)



  • 呼び名寸法参考重量
    (kg)
    a b c d e f g h i L
    250A 250 100 - 350 55 100 155 80 - 600 46
    250B 250 100 100 450 55 100 155 80 - 600 46
    300 300 100 100 500 55 100 155 85 90 600 66
    寸法表 (単位:mm)


  • L形側溝集水用



  • 呼び名寸法参考重量
    (kg)
    a b c d e f g h i L
    250A 250 100 - 350 100 100 200 125 - 600 52
    250B 250 100 100 450 100 100 200 125 130 600 63
    寸法表 (単位:mm)


  • L形側溝集水桝

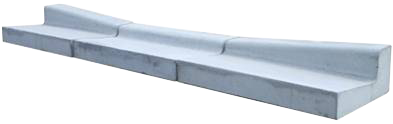

  • L形側溝切下げ・乗入れ用

  • ※250A、250B用
