L型水路

  • AC式L型水路

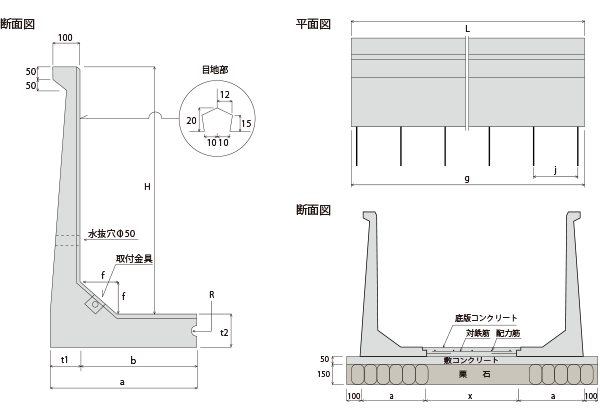

  • 呼び名 H a b t1 t2 f g R j 底版露出筋
    (径x本)
    L 参考重量
    (kg)
    600 600 260 200 60 80 60 1980 15 200 D10x10 2000 290
    700 700 270 70 70 1975 330
    800 800 320 250 90 80 400
    900 900 380 300 80 90 1970 470
    1000 1000 430 350 100 100 20 170 D10x12 560
    1200 1200 505 400 105 120 120 1965 790
    1400 1400 560 450 110 140 140 1960 30 200 D13x10 980
    1500 1500 570 120 150 150 1955 1090
    1600 1600 630 500 130 160 160 1250
    1800 1800 750 600 150 180 180 1950 170 D13x12 1600
    2000 2000 870 700 170 200 200 1945 40 1990
    寸法表 (単位:mm)
