■ M・B・M (ミドルブロックマット)

NETIS CB-110042-A
水理特性 護性証第0162号
佐賀県認定リサイクル製品

<特徴>

  1. 大型ブロック(2ヶ/㎡)をワイヤーで連結したブロックマットで、施工性に優れています。
  2. ソルコマットやJ・B・M同様にクレーン施工により一括施工ができ工期の短縮につながります。

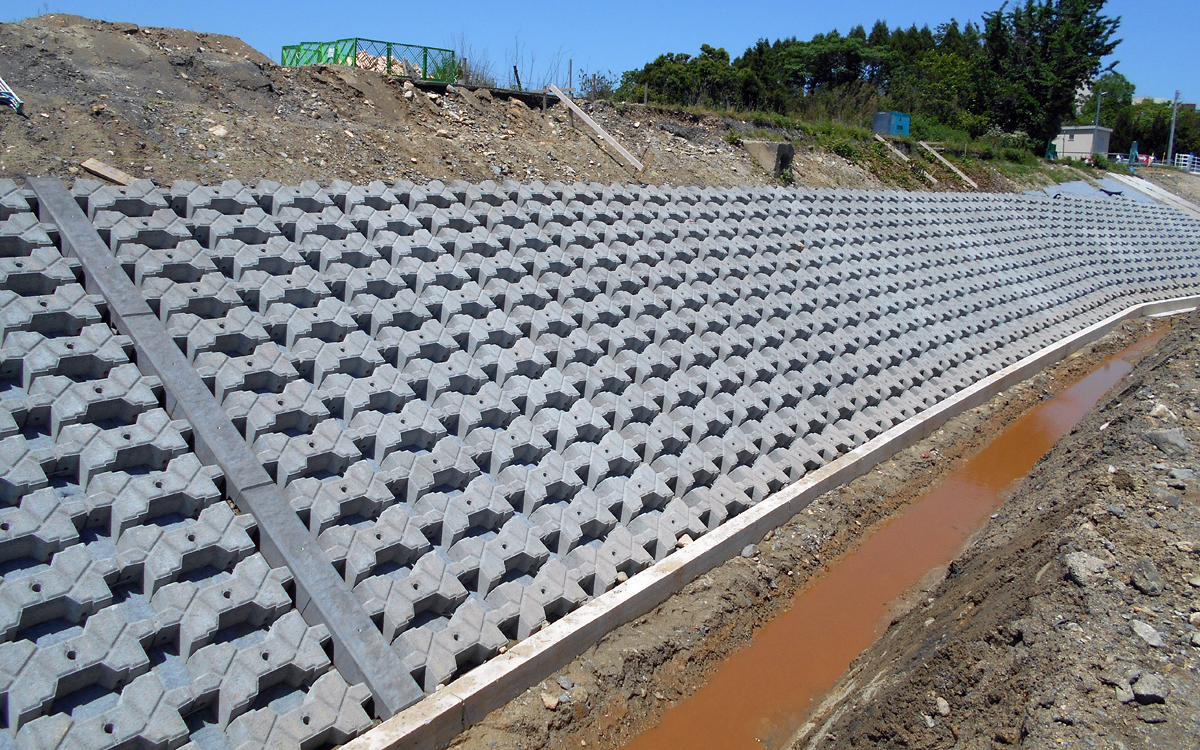

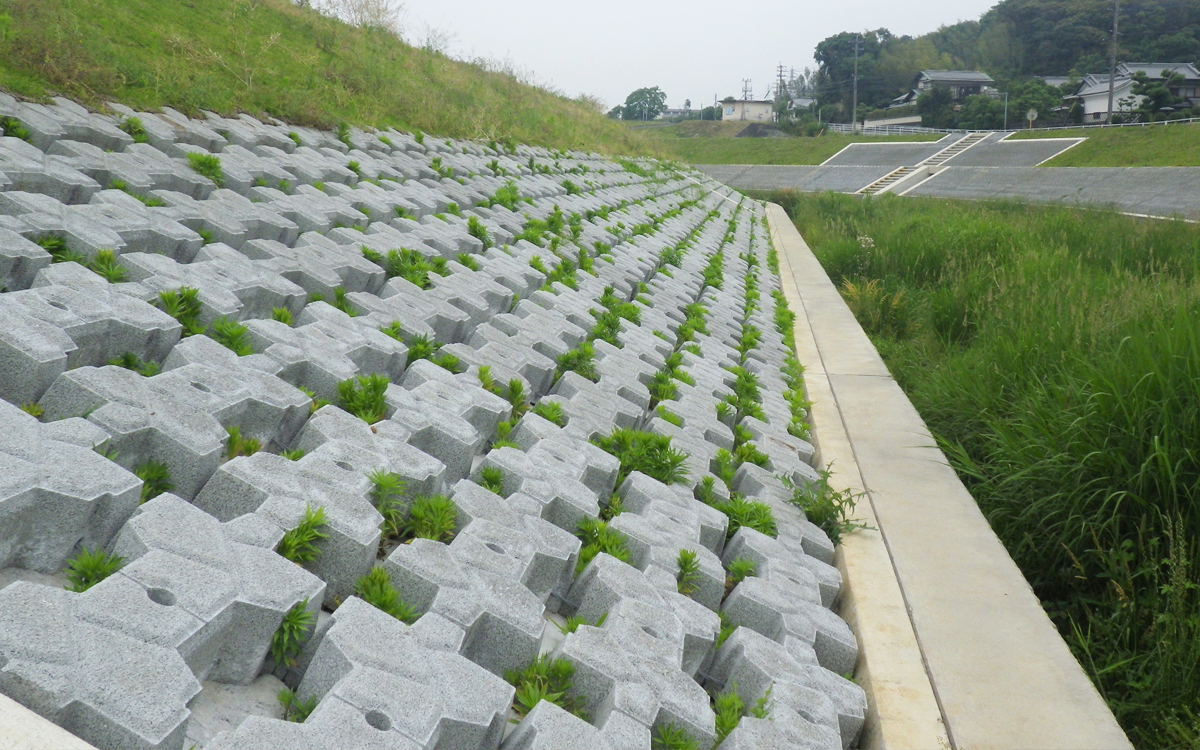

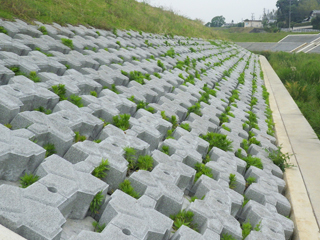

  3. 開口部に客土を施すことにより緑化が可能です。また開口部が大きく小木等にも対応できます。

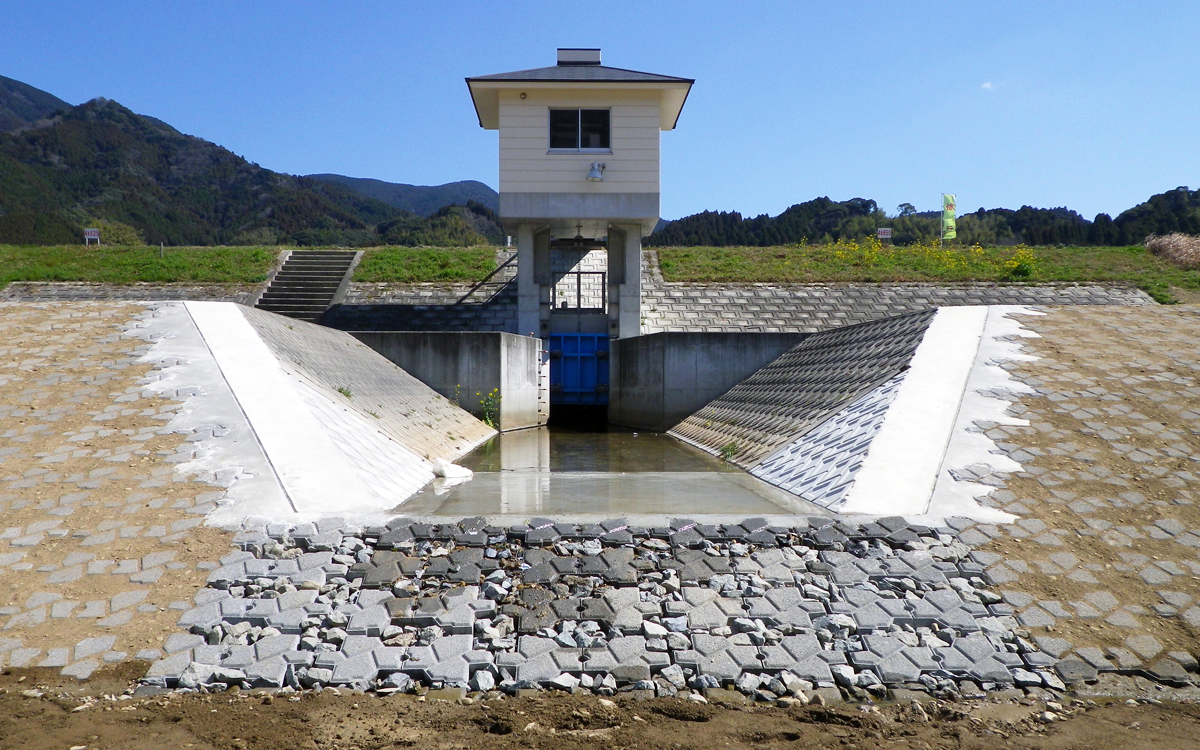

  4. 水際部では開口部に栗石などを詰めて、水中生物の生息空間を提供します。
  5. 透水性に優れているので雨水を地下水に還元できます。また、自然に植物が再生でき周辺環境の保全を図れます。
  6. 他現場への転用が可能(現場状況により異なります)でコスト低減・省資源化に役立ちます。

<用途>

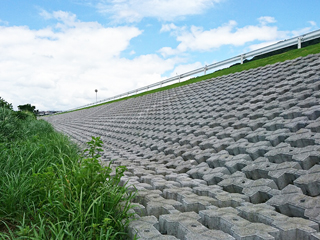

  • 1割5分勾配より緩い、河川・水路・ため池等の法面保護や河川の護床工など
    (河川等に使用の際は、護岸の力学設計法に基づいて安定計算をおこないます。)
  • 1割5分勾配より緩い、法面保護

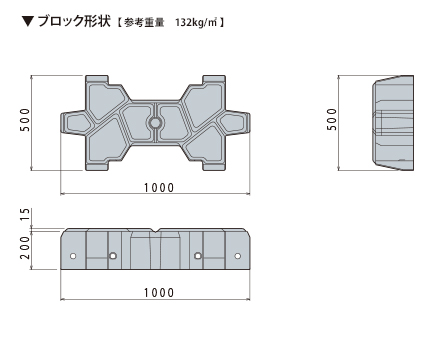

<構造規格>



寸法(mm) 1000×500×215
参考重量 (kg/個) 132
中詰め土量(㎥) 0.099

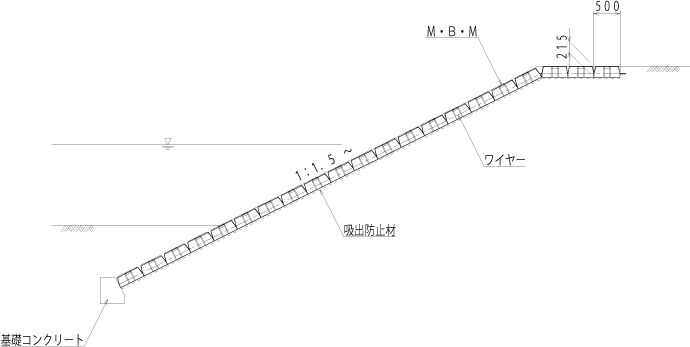

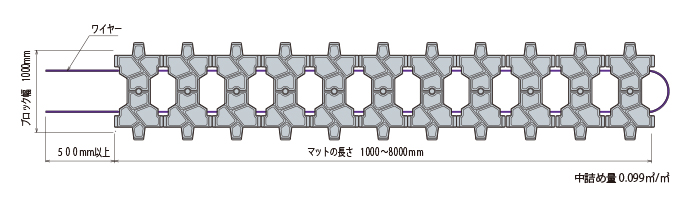

<標準断面図(参考)>

<施工方法>

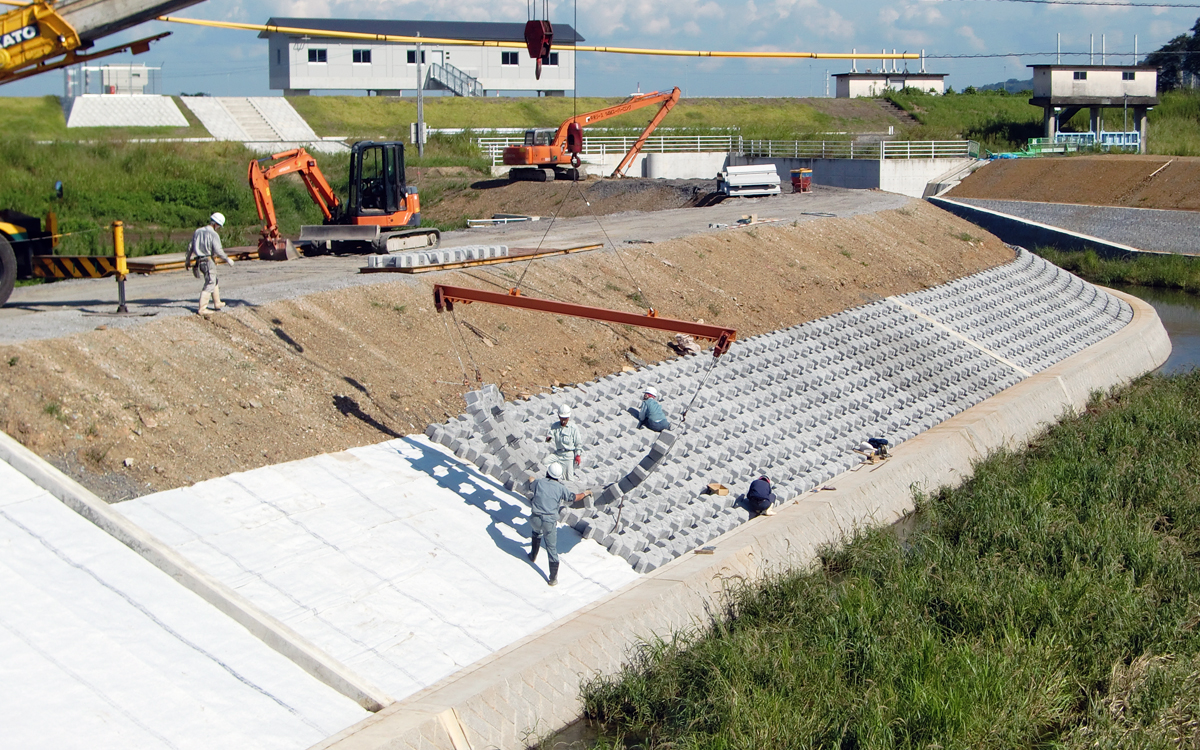

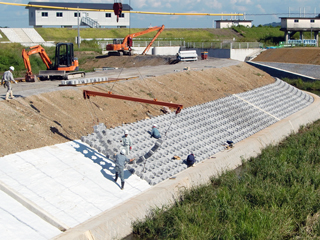

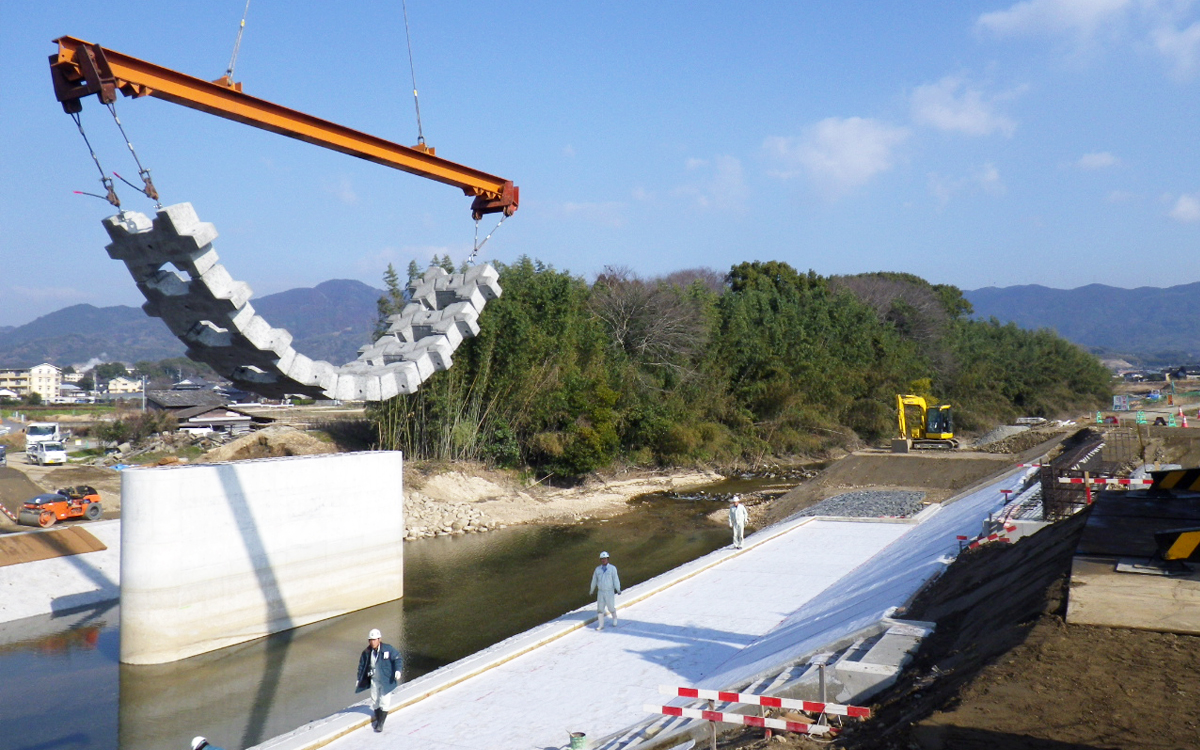

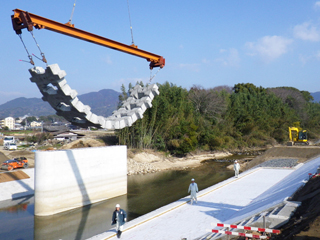

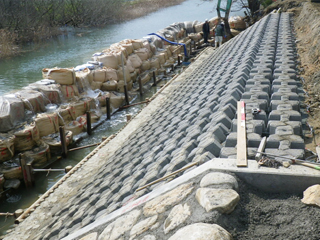

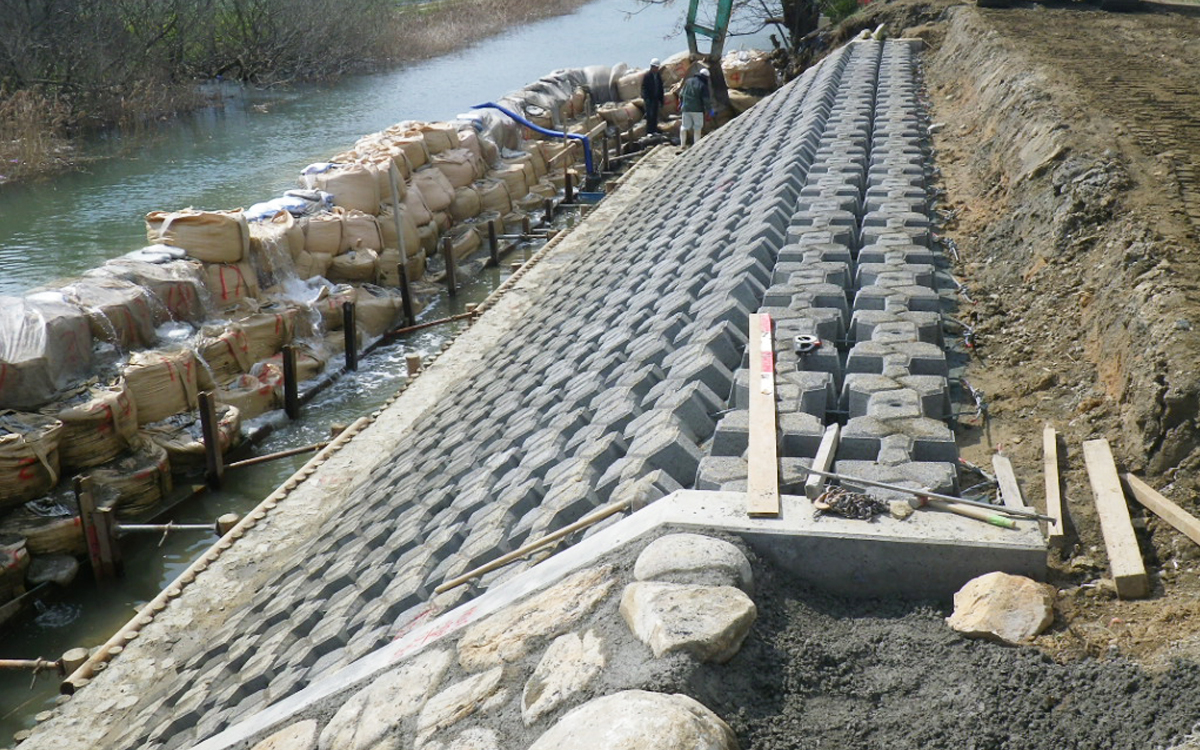

ミドル・ブロック・マット敷設1

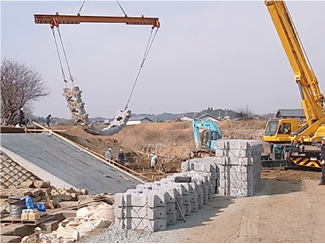

専用吊り金具を使用し、クレーンなどで敷設します。

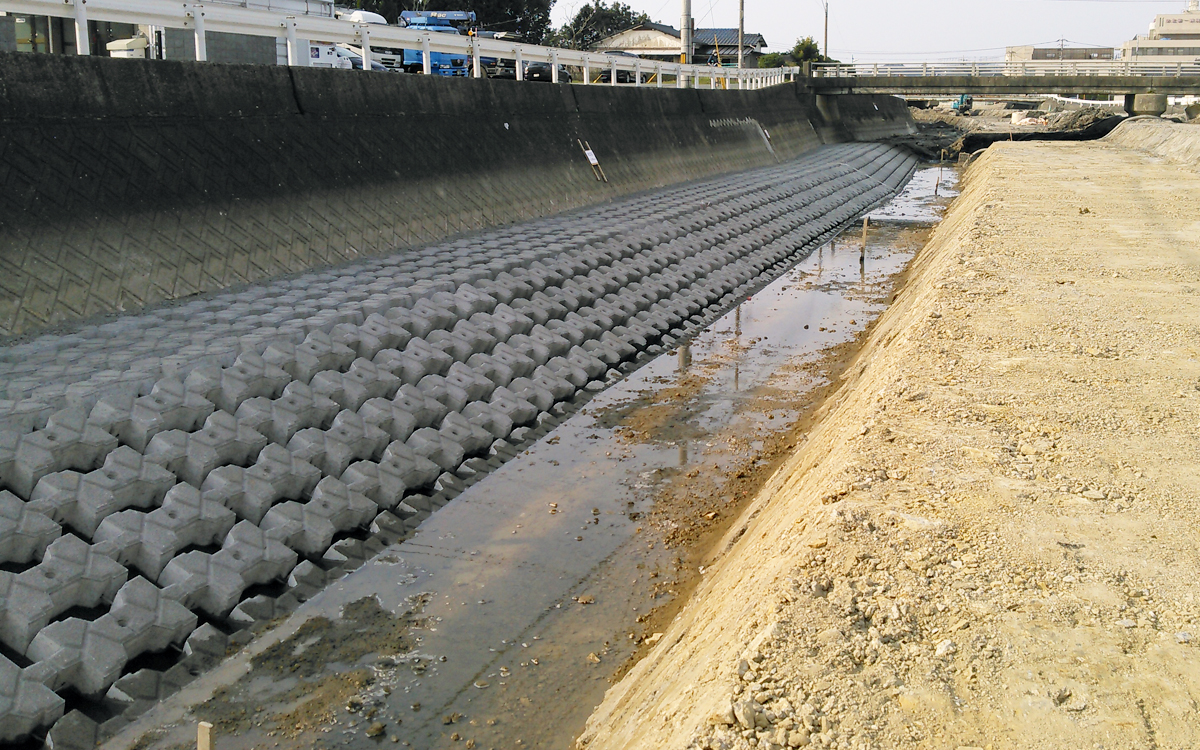

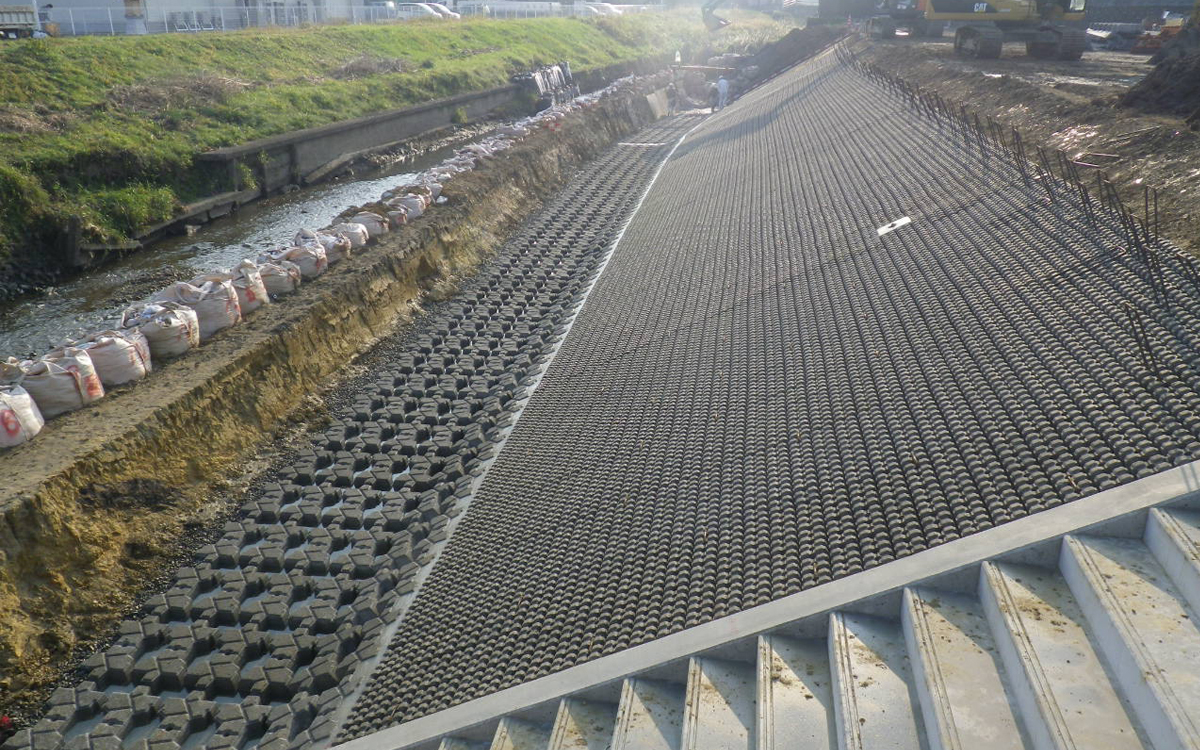

ミドル・ブロック・マット敷設2

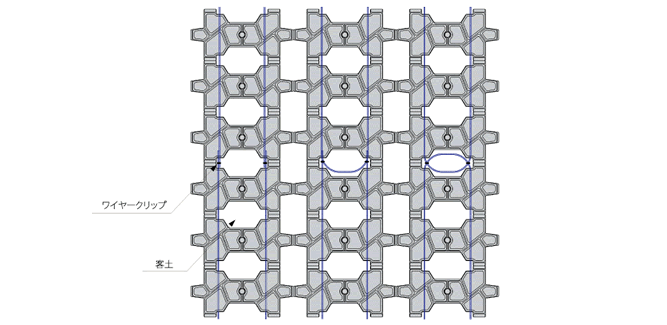

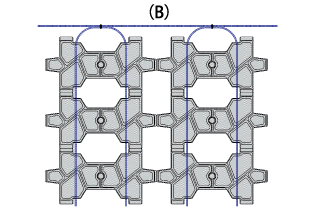

<連結方法>

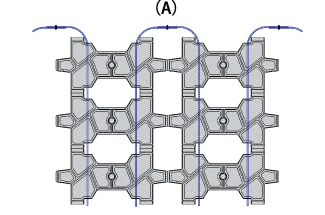

○縦方向連結

           ブロックの開口部を利用し上下端ワイヤーをクリップで連結します。
○横連結(上下端部)

マット敷設後、マット余端部のワイヤーを連結します。

○横連結(内部)

ブロックサイドの連結孔に専用金具を差し込み
ボルトで固定します。

商品についてのご注意とお願い

  1. 商品のご使用に当たりましては、当社の設計基準に基づいた設計・施工を行って下さい。
  2. 用途以外でご使用の場合は必ず弊社にご相談下さい。
  3. 商品の構造・性能・仕様等の改変を行わないで下さい。
  4. 商品の施工に当たりましては、当社専用吊り具又は指定された吊り具をご使用下さい。
  5. 瑕疵(カシ)等を発見された場合は、直ちにご連絡下さい。
  6. 商品改良のため、予告なく仕様変更する場合がありますのでご了承下さい。
