柵渠水路

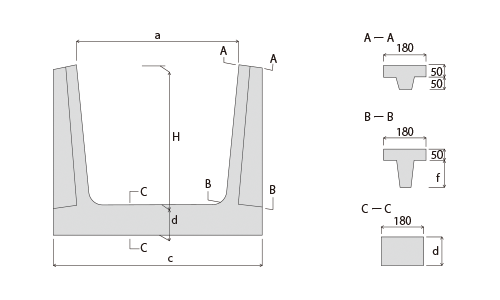

  • 柵渠水路



  • 呼び名 寸法 参考重量
    (kg)
    a H b d f
    500 x 600 500 600 700 100 110 70
    600 x 600 600 800 120 81
    700 x 600 700 900 120 86
    800 x 600 800 1000 130 94
    900 x 600 900 1100 130 100
    1000 x 600 1000 1200 120 101
    1200 x 600 1200 1400 130 117
    1300 x 600 1300 1500 130 122
    1500 x 600 1500 1700 130 133
    2000 x 600 2000 2200 130 161
    2500 x 600 2500 2700 130 189
    1000 x 700 1000 700 1200 140 120 119
    1200 x 700 1200 1400 131
    1400 x 700 1400 1600 143
    1600 x 700 1600 1800 155
    2000 x 700 2000 2200 179
    2500 x 700 2500 2700 209
    600 x 900 600 900 800 130 140 108
    800 x 900 800 1000 130 140 119
    1000 x 900 1000 1200 150 140 141
    1200 x 900 1200 1400 180 180 157
    1300 x 900 1300 1500 180 180 163
    1500 x 900 1500 1700 180 180 179
    1800 x 900 1800 2000 180 180 202
    2000 x 900 2000 2200 180 180 216
    2500 x 900 2500 2700 180 180 256
    1000 x 1000 1000 1000 1200 180 150 166
    1200 x 1000 1200 1400 180 150 181
    1300 x 1000 1300 1500 180 150 184
    1500 x 1000 1500 1700 180 150 205
    2000 x 1000 2000 2200 180 150 243
    3000 x 1000 3000 3200 200 150 351
    3500 x 1000 3500 3700 200 150 393
    4000 x 1000 4000 4200 200 150 436
    4500 x 1000 4500 4700 200 150 479
    5000 x 1000 5000 5200 200 150 522
    6000 x 1000 6000 6200 220 170 679
    1000 x 1200 1000 1200 1200 200 170 190
    1200 x 1200 1200 1400 200 210
    1500 x 1200 1500 1700 200 236
    2000 x 1200 2000 2200 200 277
    2500 x 1200 2500 2700 200 320
    3000 x 1200 3000 3200 200 362
    3500 x 1200 3500 3700 200 410
    4000 x 1200 4000 4200 200 466
    4500 x 1200 4500 4700 220 532
    5000 x 1200 5000 5200 220 593
    6000 x 1200 6000 6200 220 693
    6500 x 1200 6500 6700 220 740
    7000 x 1200 7000 7200 220 788
    3000 x 1500 3000 1500 3200 220 210 446
    3500 x 1500 3500 3700 496
    4000 x 1500 4000 4200 541
    5000 x 1500 5000 5200 638
    6000 x 1500 6000 6200 735
    6500 x 2000 6500 2000 6700 250 270 927
    寸法表 (単位:mm)




  • 柵渠水路

  • 直壁型

    呼び名 寸法 参考重量
    (kg)
    a b
    2000 x 1500 2000 3160 813
    2500 x 1500 2500 3660 897
    3000 x 1500 3000 4160 981
    3500 x 1500 3500 4660 1065
    4000 x 1500 5000 5160 1149
    寸法表 (単位:mm)




  • パネル


  • 呼び名 寸法 参考重量
    (kg)
    h d L
    300型 298 - 1415 70
    400型 398 - 91
    400型切欠 398 100・200 90
    500型 498 - 111
    500型切欠 498 100・200 110
    700型 700 - 154
    700型切欠 700 100・200 153
    1100型 1100 100 250
    1300型切欠 1300 100 283
    寸法表 (単位:mm)

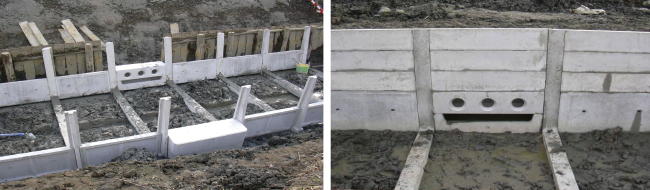

  • 柵渠用魚巣ブロック
