ＳＫウォール

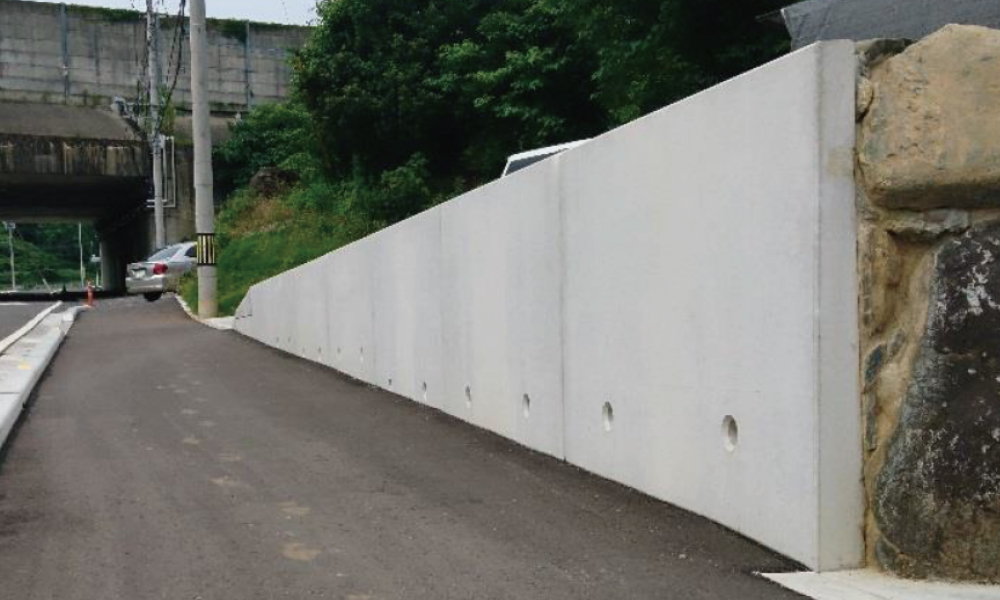

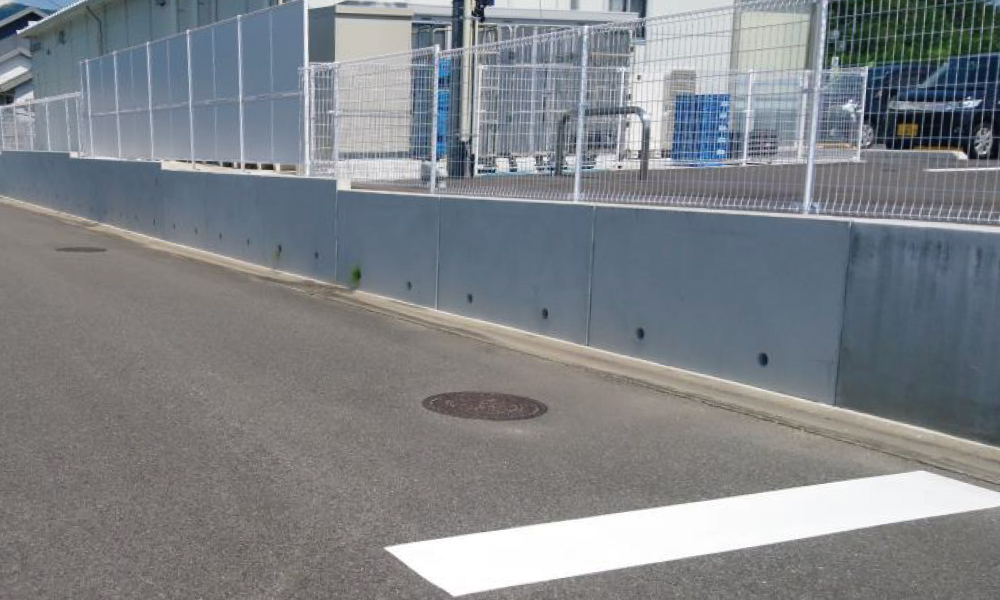

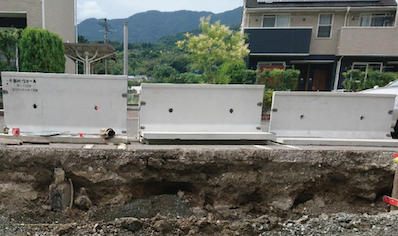

道路用Ｌ型擁壁(佐賀県型)ＳＫウォール

1.　佐賀県規格に基づいた擁壁で、実績も多い製品です。
2.　嵩上げタイプを使用する事で、天端の勾配にも対応出来ます。
3.　機械施工が中心となるので、現場打ち擁壁に比べて大幅な工期の短縮が可能です。

▶︎　各種Sタイプ、SSタイプ製造できます。

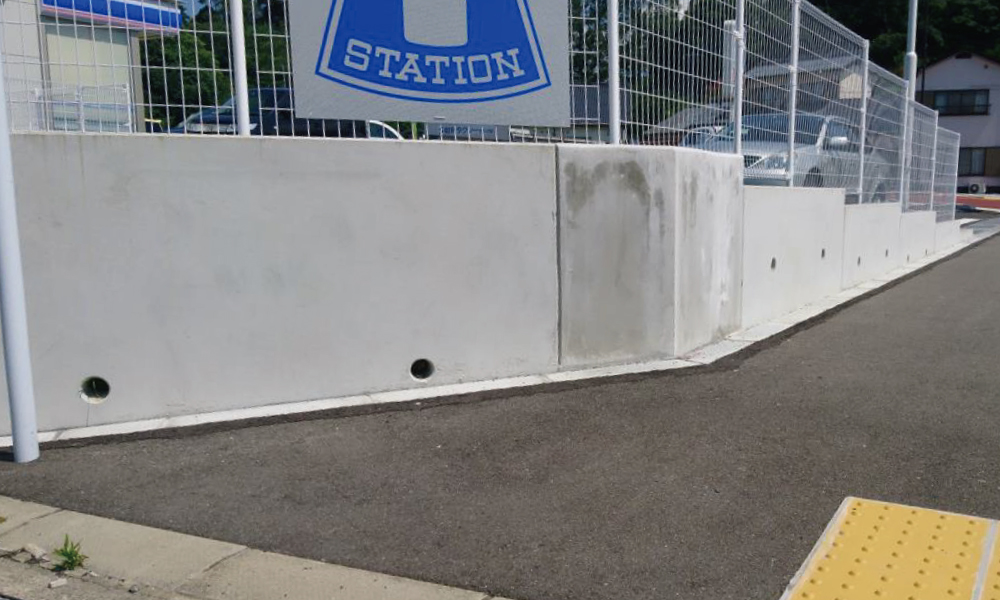

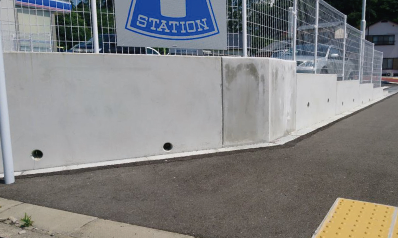

ＳＫウォール

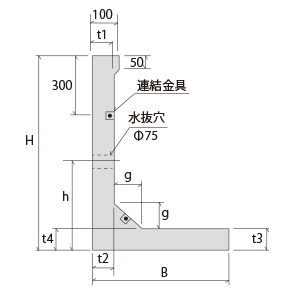

呼び名	寸法									参考重量(kg)
呼び名	H	B	t1	t2	t3	t4	g	h	L	L=2000
600	600	680	70	70	70	70	100	300	2000	458
800	800	760	80	80	80	80		400		623
1000	1000	850	90	90	90	90		500		820

寸法表 (単位:mm)

ＳＫウォール

呼び名	寸法									参考重量(kg)
呼び名	H	B	t1	t2	t3	t4	g	h	L	参考重量(kg)
1200	1200	970	100	100	100	100	120	600	2000	1071
1400	1400	1090		120		120	120	700		1340
1600	1600	1210		130		130	150	800		1604
1800	1800	1330		140		140	150	800		1860
2000	2000	1450		170		170	180	800		2405
2250	2250	1600		170		170	180	900		2597
2500	2500	1750		180		180	200	900		2950
2750	2750	1900		200		200	200	1000		3588
3000	3000	2050		220		220	200	1000		4150

寸法表 (単位:mm)

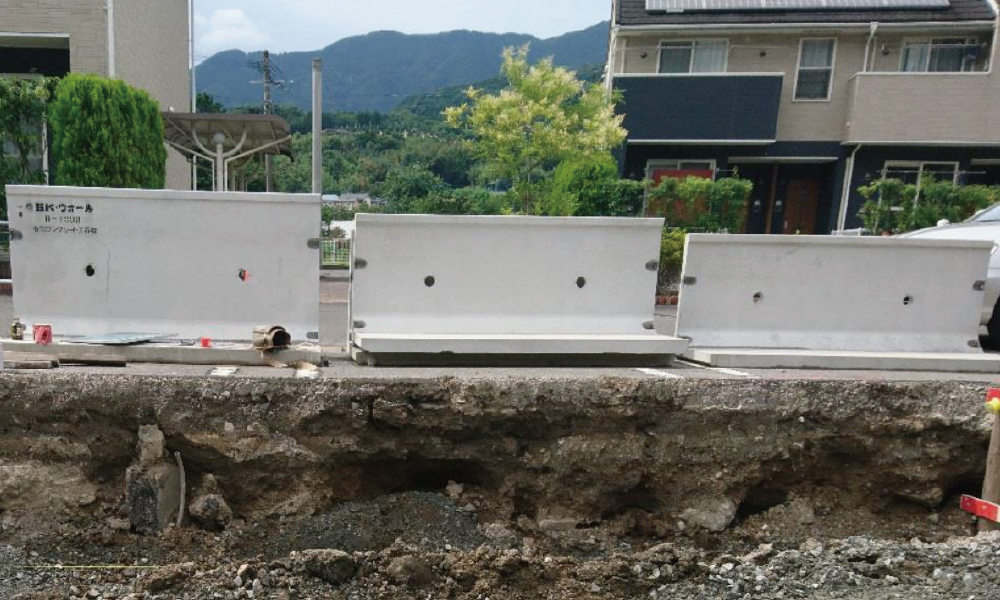

宅地用Ｌ型擁壁ＫＬウォール（H1000-H3000）

1. 建設大臣に認定された擁壁であり、安全性が高く、実績が多い製品です。
2. 前壁が垂直なので、限られた土地を有効に利用出来ます。
3. 機械施工が中心となるので、現場打ち工法に比べて大幅な工期の短縮・省力化が可能です。
4. デザインタイプ（割レンガ模様）もご用意できます。

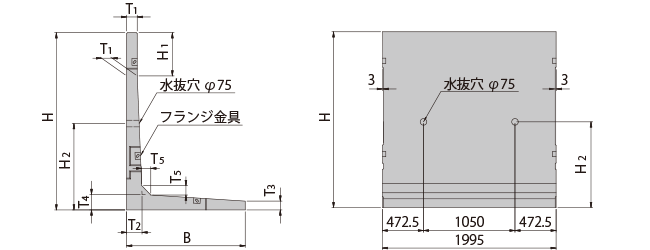

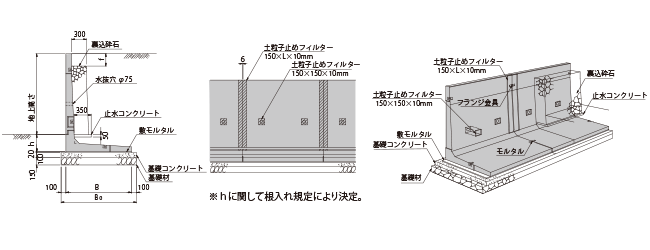

ＫＬウォール

壁面高H	B	T1	T2	T3	T4	T5	H1	H2	参考重量(kg)
壁面高H	B	T1	T2	T3	T4	T5	H1	H2	標準	割りレンガ模様
1000	750	120	120	90	125	50	-	500	910	1020
1250	900		135		135	80	743	725	1170	1310
1500	1050		145		145	100	739		1450	1620
1750	1200		155		155		736		1740	1930
2000	1350		175	100	175		487		2170	2390
2250	1500		185	100	185		486		2520	2770
2500	1650		190	120	190	150	400		2960	3240
2750	1800		200		200	200		925	3400	3700
3000	1950		210		240	200		925	3940	4270

寸法表 (単位:mm)

コーナー製品

ＫＬウォール

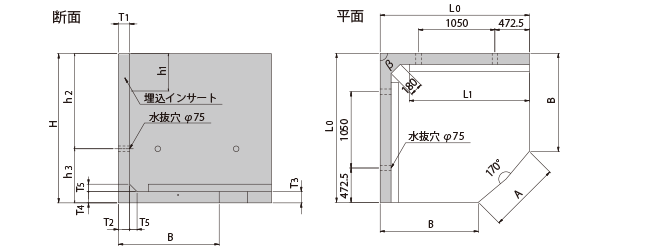

呼び名H	B	L0	L1	A	T1	T2	T3	T4	T5	h1	h2	h3
1000型	750	2050	1750	1838 (90°)	120	120	120	120	50	-	500	500
1250型	1050	2050	1700	1414 (90°)	120	120	120	120	100	-	575	675
1500型										-	775	725
1750型	1350	2050	16500	990 (90°)	150	150	150	150	100	-	1025	725
2000型										-	1275	725
2250型	1650	2050	1550	566 (90°)	170	170	170	170	150	-	1525	725
2500型										-	1775	725
2750型	1950	2400	1800	636 (90°)	180	240	180	240	200	150	1825	925
3000型										400	2075	925

寸法表 (単位:mm)

コーナー製品重量表

呼び名	β=90°
呼び名	標準	割レンガ模様
1000型	2021	2246
1250型	2437	2719
1500型	2729	3067
1750型	3778	4173
2000型	4139	4590
2250型	5145	5652
2500型	5550	6114
2750型	8973	9699
3000型	9477	10269

寸法表 (単位:mm)

ＫＬウォール

宅地用L型擁壁ハイタッチウォール ( 耐震型 )（H3250-H5000）

1. 建設大臣に認定された擁壁(国都防第17号)であり、安全性が高い製品です。
2. 前壁が垂直に近いので、限られた土地を有効に利用出来ます。
3. 擁壁の天端にフェンスを取り付ける事が出来ます。
4. 部材の耐力を落とさずに、製品重量を軽くする為、部材の断面をT型としています。
5. 機械施工が中心となるので、現場打ち工法に比べて大幅な工期の短縮・省力化が可能です。
6. 中地震、大地震に対応しています。
7. デザインタイプ(割レンガ模様)もご用意できます。

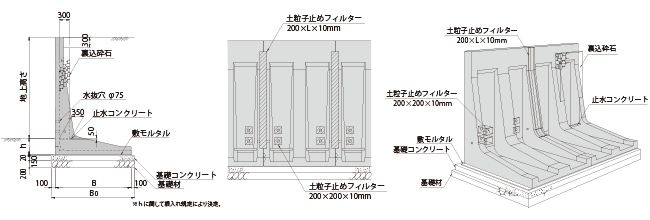

ハイタッチウォール

ハイタッチウォール(耐震型)HTタイプ(国都防第17号)

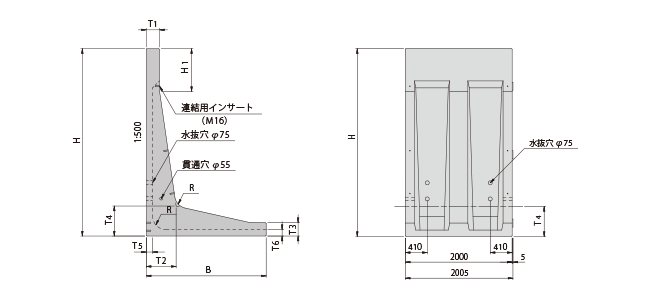

呼称H	B	T1	T2	T3	T4	T5	T6	R	H1	製品重量(kg) 標準	製品重量(kg) 割レンガ模様
TH3250型	2250	250	560	250	560	120	120	250	550	5870	6230
TH3500型									800	6170	6560
TH3750型	2500		625		625		125		550	7220	7630
TH4000型									800	7520	7960
TH4250型	2800		670	300	670	130	130	300	750	9080	9550
TH4500型									1000	9380	9880
TH4750型	3000		735		735				750	10610	11130
TH5000型									1000	10910	11460

寸法表 (単位:mm)
