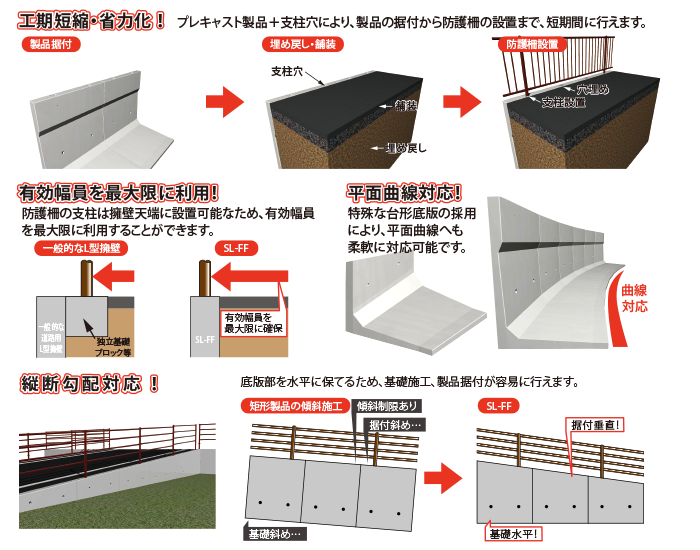

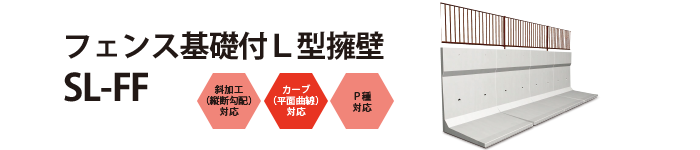

1. 1.擁壁と防護柵基礎を一体化することで、防護柵設置作業の大幅な簡素化・工期短縮を実現しました。
2. 2.擁壁天端に支柱が設置できるため、道路幅員を最大限に活用できます。

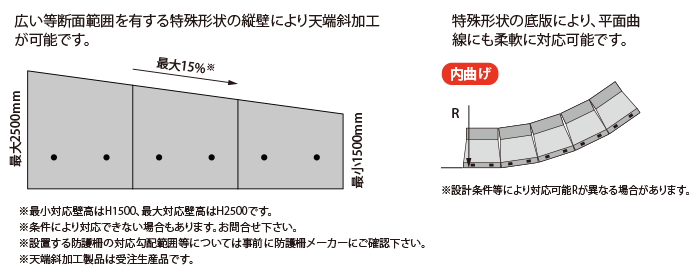

3. 3.擁壁天端部の斜加工により、縦断勾配に対応可能です。（対応勾配15%※まで）
4. 4.特殊形状の底版により、平面曲線にも柔軟に対応可能です。
5. 5.１ｍ間隔で支柱穴が設けられるため、支柱間隔が２ｍタイプ、３ｍタイプの防護柵・フェンスに対応可能です。
6. ※最小対応壁高はH1500、最大対応壁高はH2500です。条件により対応できない場合もあります。お問合せ下さい。
7. ※設置する防護柵の対応勾配範囲等については事前に防護柵メーカーにご確認下さい。

1. 設計荷重 　・上載荷重・・・Q＝10kN/㎡ 　・防護柵荷重・・・P＝390N/m 　・土圧算定式・・・試行くさび

   設計荷重 　・上載荷重・・・Q＝10kN/㎡ 　・防護柵荷重・・・P＝390N/m 　・土圧算定式・・・試行くさび

   設計荷重 　・上載荷重・・・Q＝10kN/㎡ 　・防護柵荷重・・・P＝390N/m 　・土圧算定式・・・試行くさび

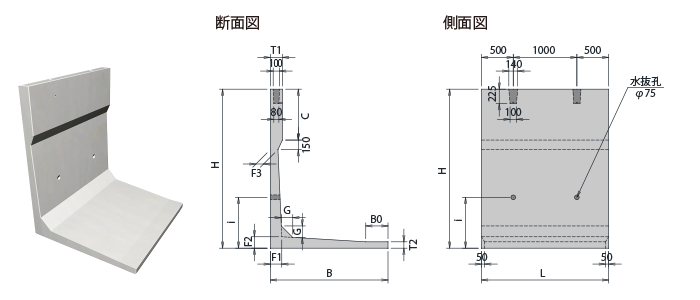

製品形状													参考質量 (kg/本)
壁高 H	底版長 B	製品長 L	縦壁付根 F1	底版付根 F2	F3	天端厚 T1	底版端厚 T2	ハンチ G	C	BO	水抜孔高 i	水抜孔径 径
1000	950	2000	120	130	100	190	80	120	250	0	800	φ75-2	1110
1250	1100	2000	120	130	100	190	80	120	500	150	800	φ75-2	1390
1400	1200	2000	120	130	100	190	80	120	650	250	800	φ75-2	1570
1500	1250	2000	150	150	100	190	80	150	250	0	800	φ75-2	1640
1600	1300	2000	150	150	100	190	80	150	350	50	800	φ75-2	1750
1700	1350	2000	150	150	100	190	80	150	450	100	800	φ75-2	1860
1750	1400	2000	150	150	100	190	80	150	500	150	800	φ75-2	1920
1800	1450	2000	150	150	100	190	80	150	550	200	800	φ75-2	1980
1900	1500	2000	150	150	100	190	80	150	650	250	800	φ75-2	2090
2000	1550	2000	150	150	100	190	80	150	750	300	800	φ75-2	2200
2100	1600	2000	180	180	120	190	100	180	450	100	800	φ75-2	2600
2200	1600	2000	180	180	120	190	100	180	550	150	800	φ75-2	2710
2250	1700	2000	180	180	120	190	100	180	600	200	800	φ75-2	2780
2300	1750	2000	180	180	120	190	100	180	650	250	800	φ75-2	2850
2400	1800	2000	180	180	120	190	100	180	750	300	800	φ75-2	2960
2500	1850	2000	180	180	120	190	100	180	850	350	800	φ75-2	3070
