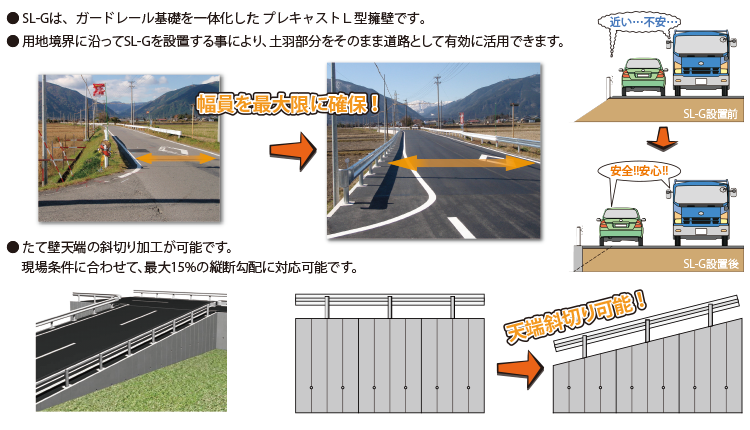

1. 1.Ｌ型擁壁とガードレール基礎を一体化することで、大幅なコスト削減と工期の短縮を実現します。
2. 2.道路幅員を最大限に確保できます。

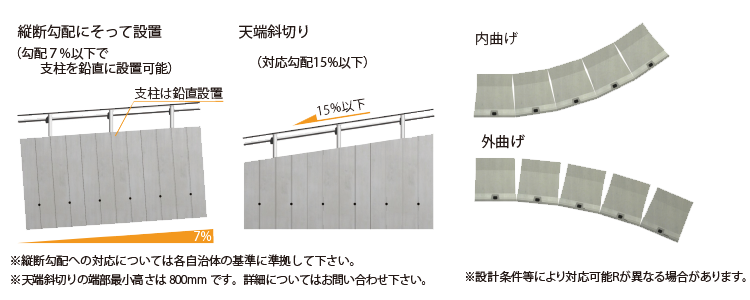

3. 3.天端斜切り製品により、15%程度の道路縦断勾配に対応します。
4. 4.B種・C種のたわみ性防護柵が設置可能です。
5. 5.転落防止柵基礎(歩行者自転車用柵基礎)を一体化したＬ型擁壁も別途用意しております。

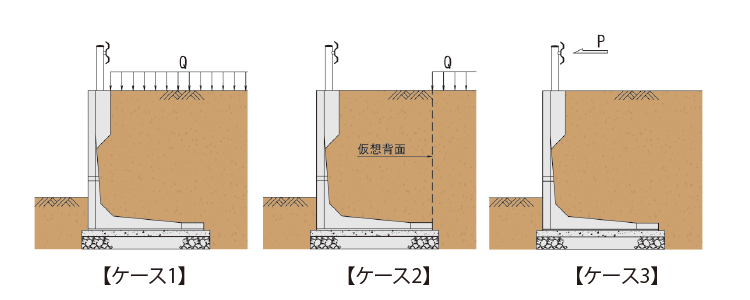

1. 設計荷重
   荷重は下記の組み合わせについて検討する。
   ・常時荷重（長期）・・・【土圧＋自重＋上載荷重】
   ・衝突荷重（短期）・・・【土圧＋自重＋衝突荷重】
   　・上載荷重・・・Q＝10kN/㎡
   　・衝突荷重・・・P＝30kN
   　・土圧算定式・・・試行くさび

1. 土質条件

適用範囲	埋め戻し土			基礎地盤
	土質分類	単位体積重量γ(kN/m)	内部摩擦角φ(°)	土質分類	摩擦係数μ
◯	砂質土	19.0	30.0	砂質土	0.6
◯	砂質土	19.0	30.0	粘性土	0.5
◯	粘性土	18.0	25.0	粘性土	0.6

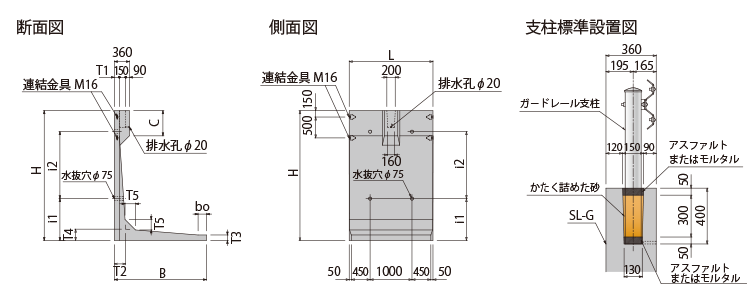

呼び名 高さH	製品形状											参考質量(kg/本)	最低連結 延長	反力
	底版長B	製品長L	T1	T2	T3	T4	T5	C	bo	水抜き穴高i1	水抜き穴高i2			常時(kN/㎡)	衝突時(kN/㎡)
800	1100	2000	120	150	90	150	140	500	100	600	-	1165	8.0m	25	68
900	1100	2000	120	150	90	150	140	500	100	600	-	1165		25	68
1000	1100	2000	120	150	90	150	140	500	100	800	-	1290		34	80
1100	1100	2000	120	150	90	150	140	600	100	800	-	1370		39	87
1200	1150	2000	120	150	90	150	140	700	150	800	-	1470		43	85
1300	1200	2000	120	150	90	150	140	800	200	800	-	1570		47	85
1400	1250	2000	120	150	90	150	140	900	250	800	-	1665		52	85
1500	1300	2000	120	150	90	150	140	1000	300	800	-	1765	6.5m	56	109
1600	1350	2000	120	150	90	150	140	1100	350	800	-	1865		60	109
1700	1400	2000	120	150	90	150	140	1200	400	800	-	1965		65	108
1800	1450	2000	120	150	90	150	140	1300	450	800	-	2065		69	109
1900	1500	2000	120	150	90	150	140	1400	500	800	-	2165		73	110
2000	1550	2000	120	150	90	150	140	1500	550	800	-	2265		78	112
2100	1600	2000	120	220	100	220	200	600	100	800	-	2835	4.0m	83	153
2200	1650	2000	120	220	100	220	200	700	150	800	-	2940		87	153
2300	1700	2000	120	220	100	220	200	800	200	800	-	3040		91	152
2400	1750	2000	120	220	100	220	200	900	250	800	-	3140		96	152
2500	1800	2000	120	220	100	220	200	1000	300	800	-	3245		100	153
2600	1900	2000	120	220	100	220	200	1100	400	800	-	3370		102	147
2700	1950	2000	120	220	100	220	200	1200	450	800	-	3470		107	148
2800	2000	2000	120	220	100	220	200	1300	500	800	-	3570		111	151
2900	2050	2000	120	220	100	220	200	1400	550	800	-	3675		116	153
3000	2100	2000	120	220	100	220	200	1500	600	800	-	3775		120	155
3100	2200	2000	120	270	130	270	250	600	200	1000	1600	4780	2.0m	123	239
3200	2250	2000	120	270	130	270	250	700	250	1000	1600	4885		127	237
3300	2300	2000	120	270	130	270	250	800	300	1000	1600	4995		131	237
3400	2350	2000	120	270	130	270	250	900	350	1000	1600	5105		136	235
3500	2450	2000	120	270	130	270	250	1000	450	1000	1600	5245		137	224
3600	2500	2000	120	270	130	270	250	1100	500	1000	1600	5350		142	224
3700	2550	2000	120	270	130	270	250	1200	550	1000	1600	5460		146	225
3800	2600	2000	120	270	130	270	250	1300	600	1000	1600	5570		150	226
3900	2650	2000	120	270	130	270	250	1400	650	1000	1600	5675		154	228
4000	2700	2000	120	270	130	270	250	1500	700	1000	1600	5785		159	230
