TOPページ　＞　製品情報｜ステップブロック

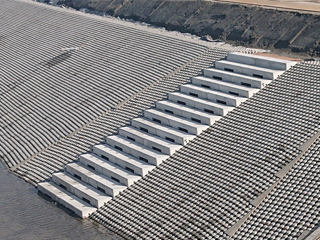

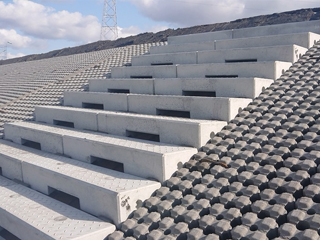

ステップブロック

ステップブロック製品の特徴

  1. ① ブロック間に隙間を有することにより、地面になじみ密着します。
  2. ② ブロック3個を鉄筋で連結した構造と、アンカーピン（プラスチック杭）で固定することで、簡単・迅速に作業を
    　おこなうことができます。
  3. ③ ソルコマット同様に、ブロック間の隙間より水循環ができることにより、地中の内部水圧を減少し、法面の崩壊を
    　防ぎます。


ステップブロックの用途

  • ◎ 水路、河川などの簡易的な連絡用階段


ステップブロックの構造規格

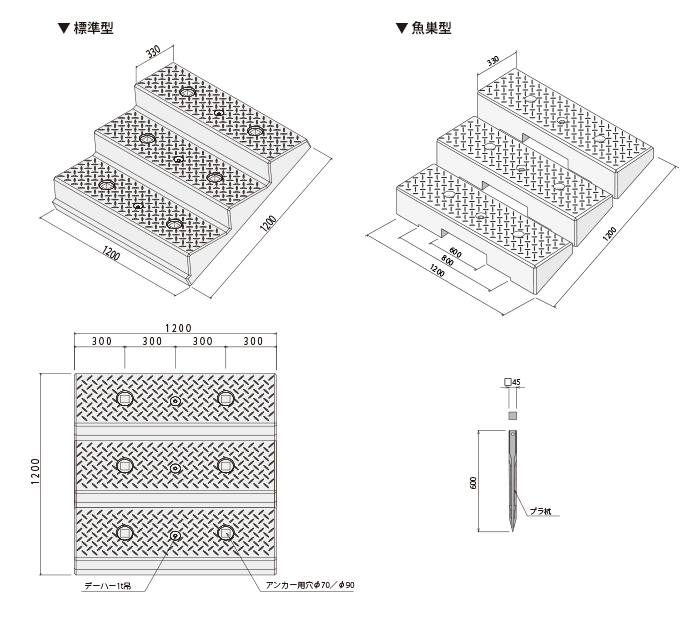

ステップブロック図面

　 　 　 　 　 　
種類 呼び名 寸法（mm） 参考数量（kg）
ステップ
グロップ		 標準型 2割タイプ 1,200×1,200×241/85 496
1割5分タイプ 1,200×1,200×276/85 551
魚巣型 2割タイプ 1,200×1,200×241/85 370
1割5分タイプ 1,200×1,200×276/85 455
固定プラスチック杭 □ 45×600 ―

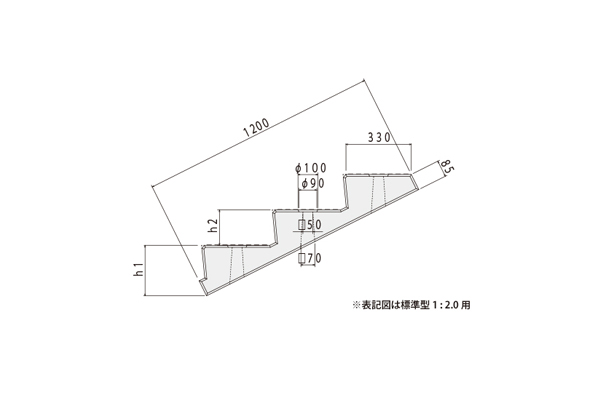

ステップブロック標準断面図（参考）

ステップブロック標準断面図（参考）

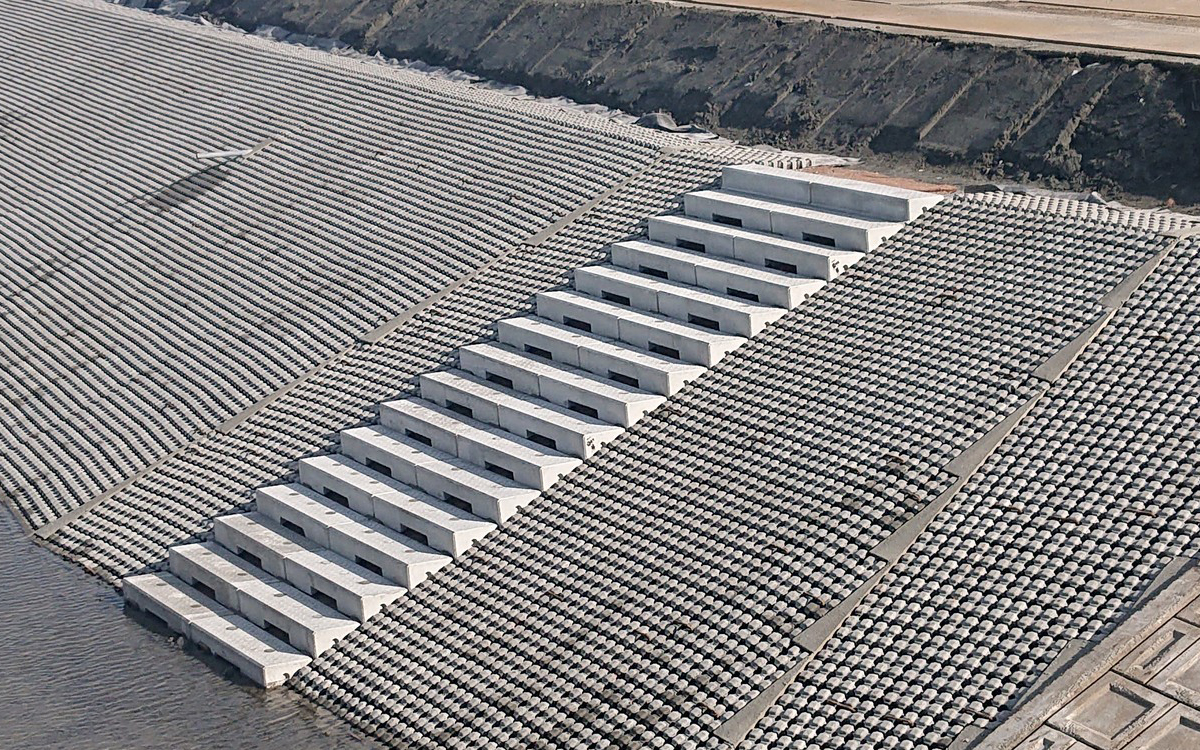

ステップブロック施工写真

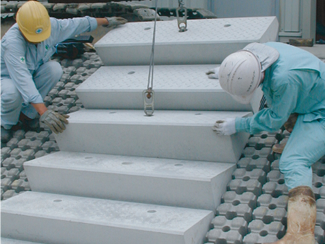

○ステップブロック設置
専用吊り金具を使用し、クレーンなどで敷設します。
専用吊り金具を使用し、クレーンなどで敷設します。

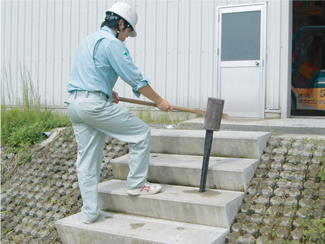

○アンカーピン(プラスチック杭)打
ブロック設置後、アンカーピンで固定します。



施工写真

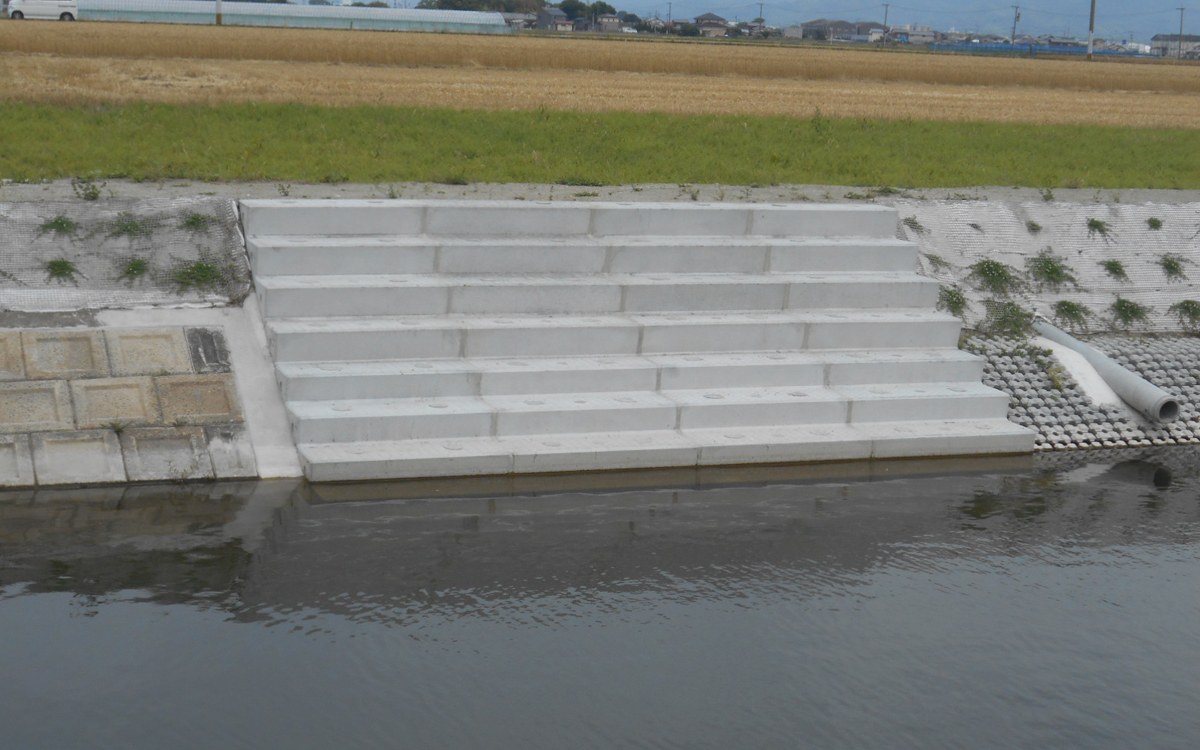

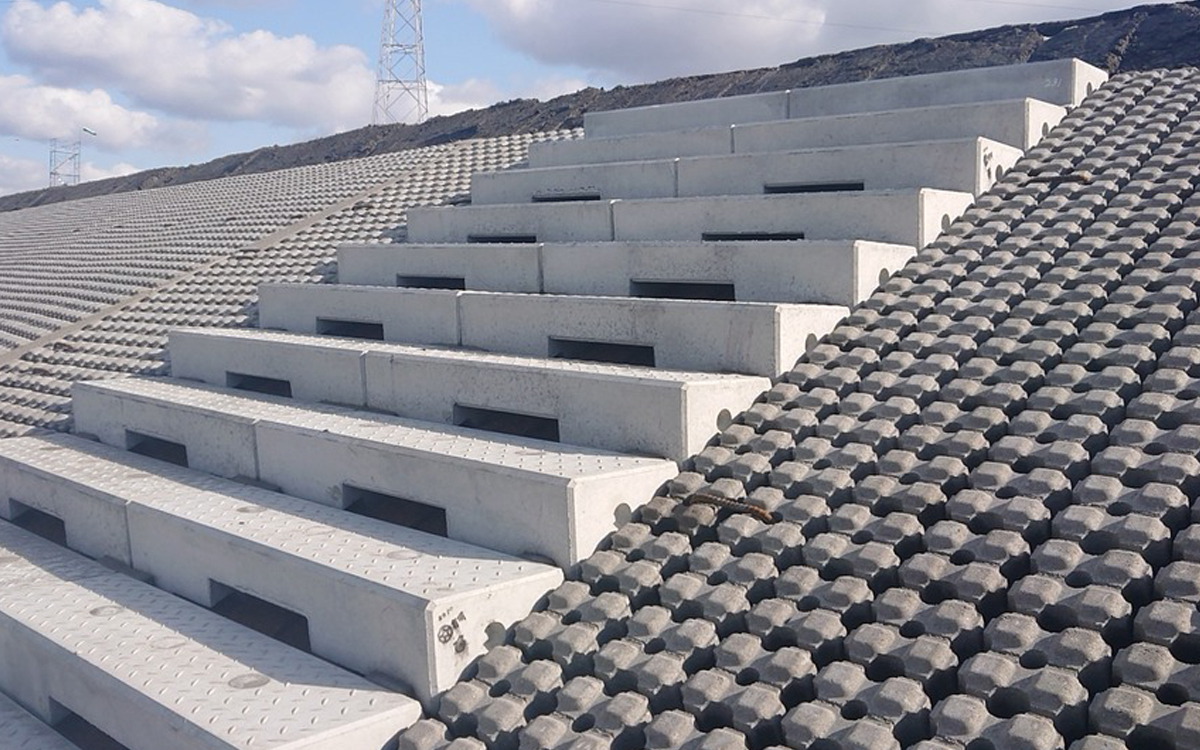

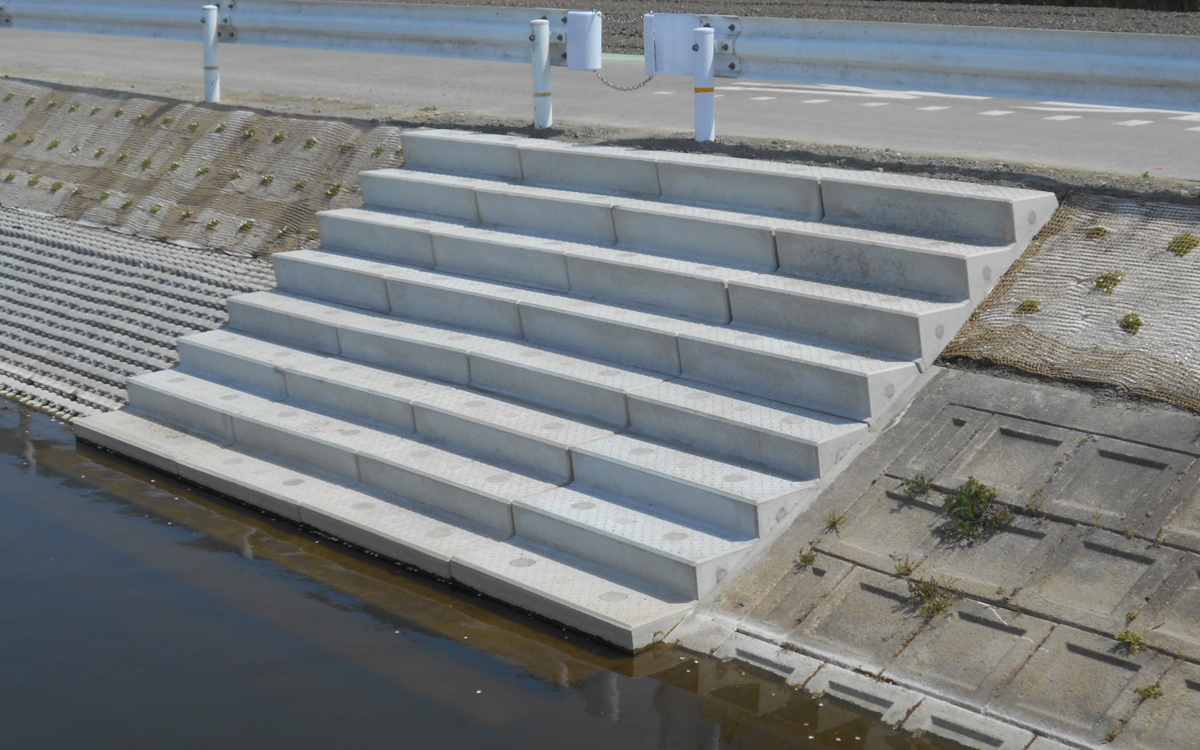

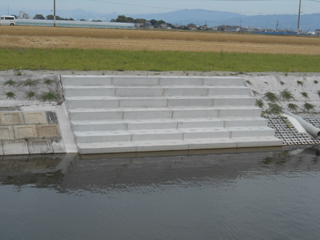

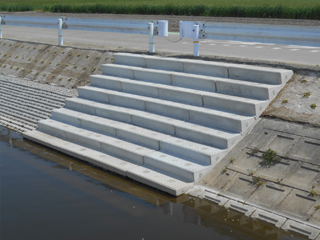

福岡県（筑後西部クリーク）標準タイプ1
福岡県（筑後西部クリーク）標準タイプ1 		福岡県（筑後西部クリーク）標準タイプ2
福岡県（筑後西部クリーク）標準タイプ2
福岡県（筑後西部クリーク）標準タイプ3
福岡県（筑後西部クリーク）標準タイプ3

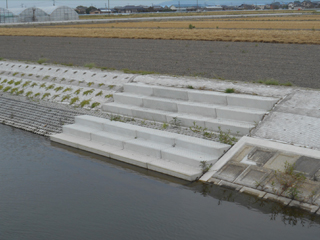

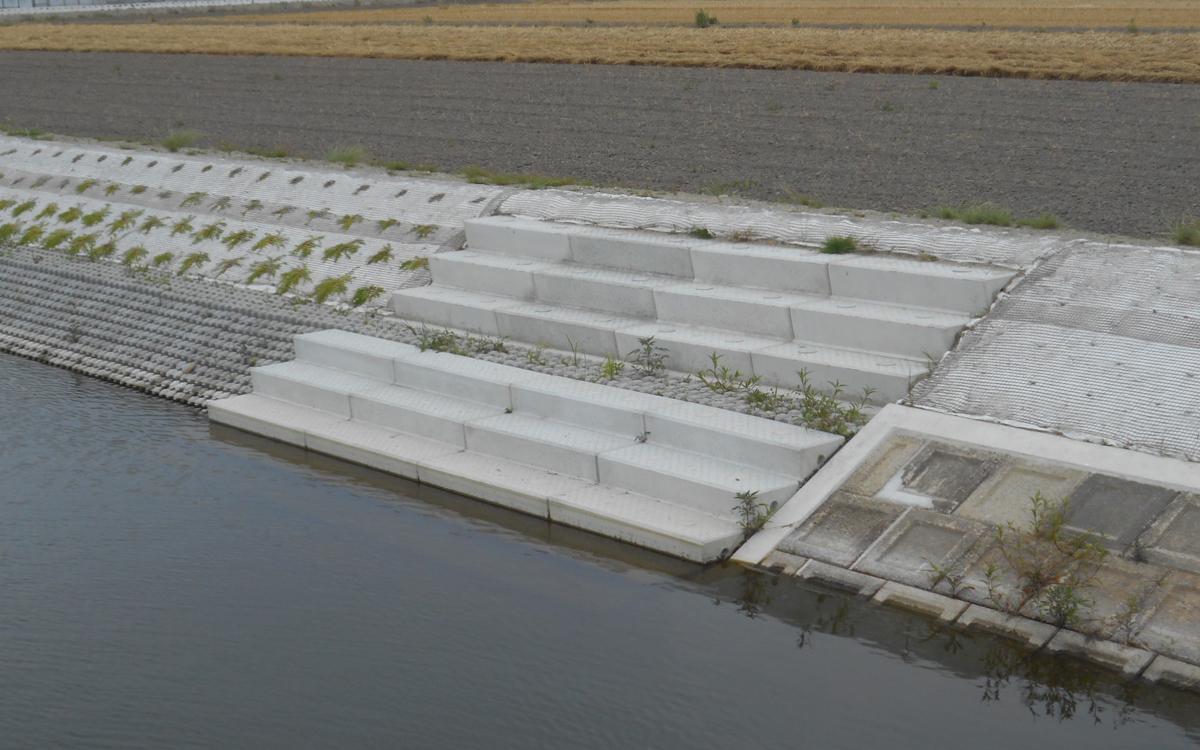

福岡県（クリーク）魚巣タイプ1
福岡県（クリーク）魚巣タイプ1 		福岡県（クリーク）魚巣タイプ２
福岡県（クリーク）魚巣タイプ２



商品についてのご注意とお願い

  • 商品のご使用に当たりましては、当社の設計基準に基づいた設計・施工を行って下さい。
  • 用途以外でご使用の場合は必ず弊社にご相談下さい。
  • 商品の構造・性能・仕様等の改変を行わないで下さい。
  • 商品の施工に当たりましては、当社専用吊り具又は指定された吊り具をご使用下さい。
  • 瑕疵（カシ）等を発見された場合は、直ちにご連絡下さい。
  • 商品改良のため、予告なく仕様変更する場合がありますのでご了承下さい。



    • 　
